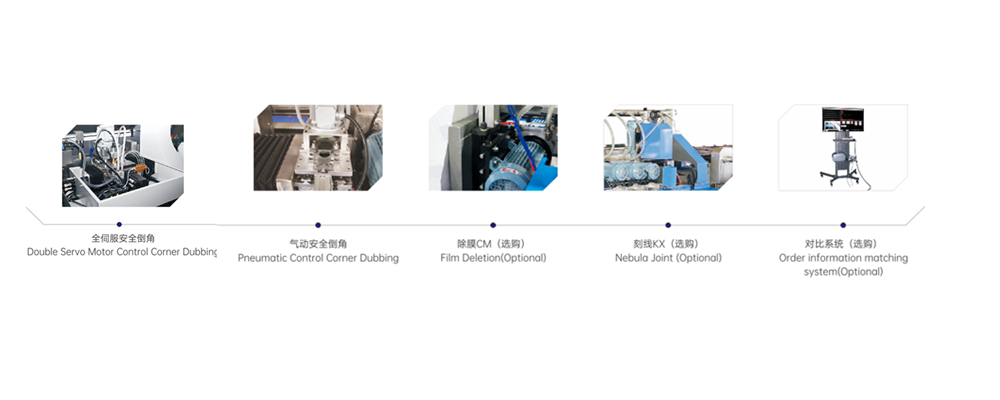

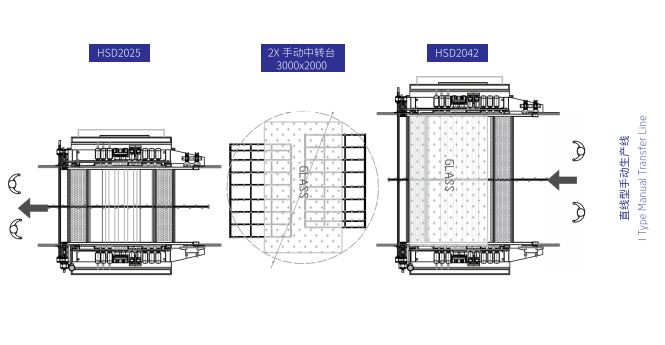

- 配置選項及布置圖

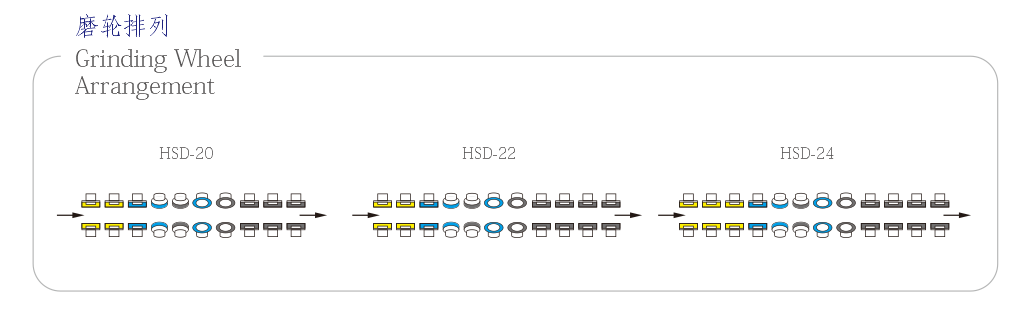

- 磨輪分布
- 產品視頻
1.雙邊磨是用于磨削不同規格、厚度的平板玻璃的平行兩邊，玻璃水平輸入、粗磨、倒角、精磨、拋光一次完成。整體設計合理，剛性強。尤其適合加工厚大板玻璃。
2.機械的開合采用雙直線導軌，雙滾珠絲桿的高精度傳動結構，這樣可保證移動時平行。
3.機械的上倒角采用拖板式傳動，直接成45°角，倒角拖板震動小，電腦控制倒角進出，方便操作。
4.機械輸送采用三軸齒輪箱配六角傳動軸（本公司的設計專利），這樣可以防止進水，進玻璃粉及灰塵，同時開合時更穩定，不會因?yàn)閭鲃虞S變形而抖動。
5.機械輸送皮帶采用特制海棉PU材質，磨削玻璃時表面基本無水，也保證玻璃表面無玻璃渣劃花的可能，不會擔心玻璃清洗不凈。以往由于磨玻璃時表面全是水，劃花的，水流滿地的，以及到處濺滿玻璃粉，導致清洗不干凈等等，什么情況都有，而我們就解決了現有問題，讓用戶可以放心使用。
6.機械的中間托架是采用同步輪、同步帶加導軌滑塊的自動對中結構，這樣的對中可以讓用戶用得省心，不會為了磨大板時要人工前后調位。自動對中就是：比如2米寬的玻璃，中間托架就會隨移動座的移動自動定位到1米的位置，這樣就能保證中間托架一直對中。
7.氣動拋光拖板采用交叉導軌拖板，比較傳統的氣動拖板間隙更小、震動更小和動作更輕快。
|

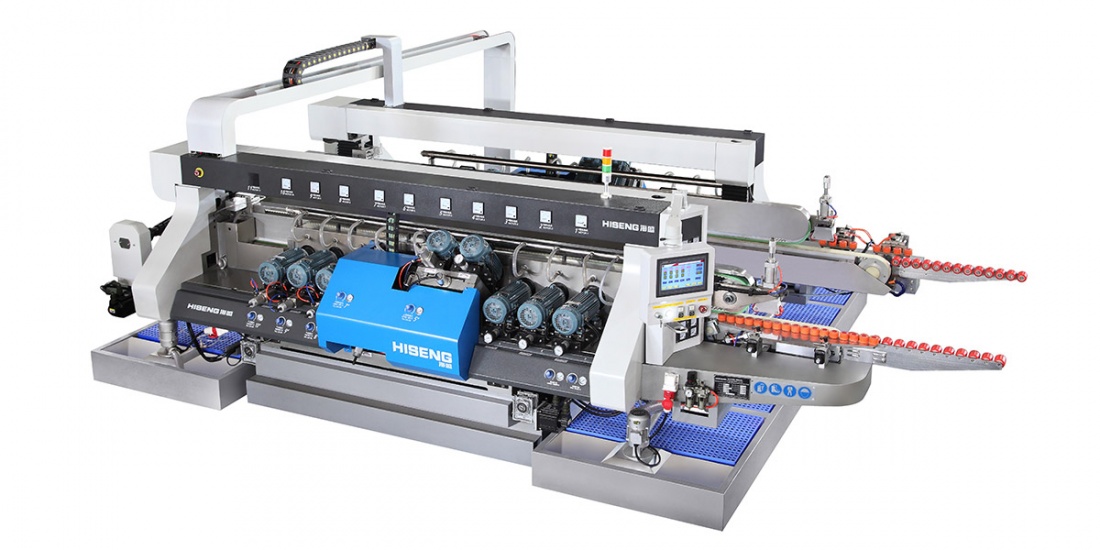

HSD 玻璃直線雙邊磨邊機
|
|
加工玻璃厚度
|
3-25mm
|
|
加工尺寸范圍
|
HSD 2010/2210/2410 250mm- 1000mm
|
|
HSD 2015/2215/2415 250mm—1500mm
|
|
HSD 2020/2220/2420 250mm—2000mm
|
|
HSD 2025/2225/2425 300mm—2500mm
|
|
HSD 2035/2235/2435 300mm—3500mm
|
|
HSD 2042/2242/2442 350mm—4200mm
|
|
HSD 2050/2250/2450 400mm—5000mm
|
|
HSD 2060/2260/2460 400mm—6000mm
|
|
玻璃傳送速度
|
0.5m—8m/min(標準）
|
0.5-15m/min（高速） 0.5-20m/min（高速）
|
|
平行誤差
|
≤0.2mm/m
|
|
|
對角線誤差
|
≤0.5mm/m
|
|
|
倒角寬度誤差
|
≤0.2mm/m
|
|
|
倒角寬度尺寸
|
1-3mm
|
|
|
底邊最大磨削量
|
5mm
|
|
|
氣壓工作壓力
|
0.6Mpa-0.8Mpa
|
|
|
工作高度
|
900±20mm
|
|
|
總功率
|
HSD 20: 51 KW HSD 22: 57.4 KW HSD 22: 61.8 KW
|
